彎月透鏡
彎月透鏡
彎月透鏡也叫凹凸透鏡，一面凸，一面凹，分為正彎月透鏡和負彎月透鏡，正彎月透鏡兩側向外凸起，有正焦距，可將平行光線匯聚到一個焦點上，產生正球差，成像有放大效果 ；負彎月透鏡兩側向內凹陷，有負焦距，使平行光線發散，產生負球差，成像有縮小效果 。
產品參數要求如下：
材質：H-K9
尺寸：直徑23*4.5mm
尺寸公差：-0.035/-0.085mm
中心厚度公差：±0.1mm
光潔度：60/40
光學指標要求：
1.400-700nm雙面AR Rave＜0.5%
2.光圈：N＝3，局部光圈＝0.3
3.側面磨砂：3.2um
4.平行度：5′
5.曲率半徑：+R23.74&-R55.76
6.邊緣厚度：2.0mm
按照?qǐng)D紙生產加工
應用領域：光學儀器，相機鏡頭，放大鏡等；

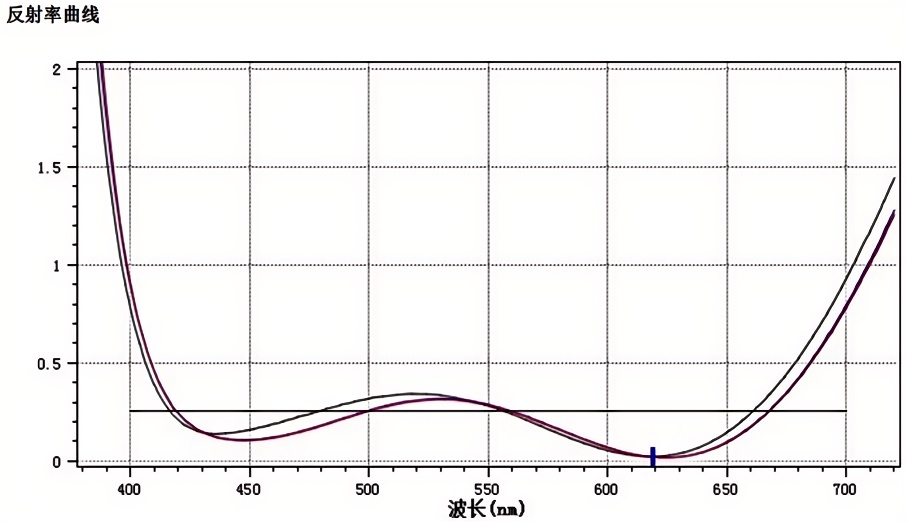

曲線如下：
