光學濾光片是一種關鍵的光學元件，主要用于選擇性地透過或阻擋特定波長的光線。以下是關于光學濾光片的一些基本介紹：

一、增透濾光片：

  增透膜又叫減反膜，用英文字母AR表示，因為在沒有吸收的情況下T（透過）+R（反射）=1，所以降低鏡片表面的反射，就可以增加鏡片的透過。

波長范圍：最常見的是400-700nm可見光波段，也有350-1100nm波段和單點（比如說635nm）;

指標要求：在要求的波段內T（透過）>98%，或者是R(反射)<1%

測試角外觀顏色：多數無顏色要求，部分要求0-30度觀察要求反綠色，透光看無顏色度：最常見的是0度和45度;

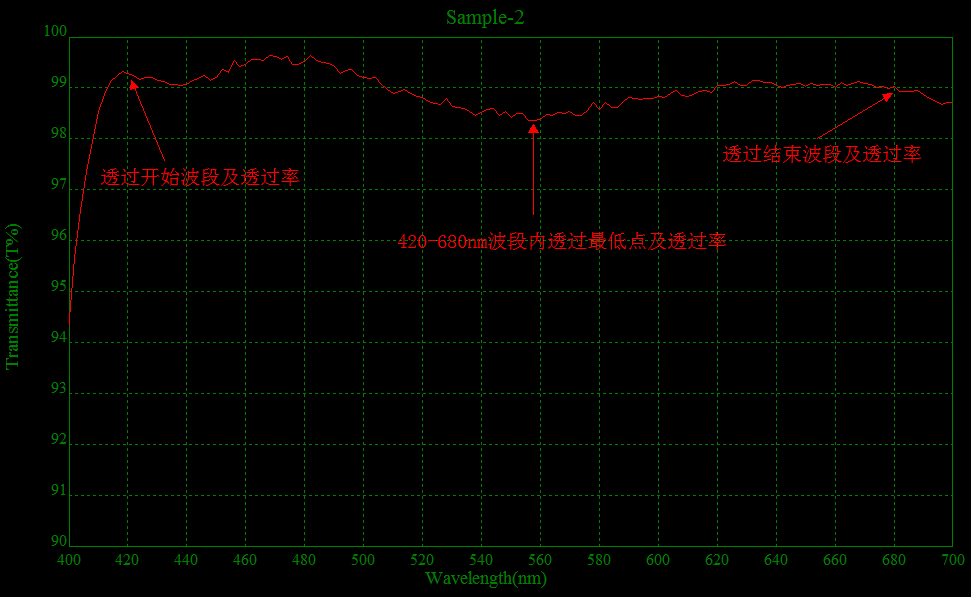

以420-680nm雙面鍍AR膜合格的測試曲線為例，進行講解：

指標要求：420-680nmT>98%,即420-680nm波段內透過最低點要在98%以上。

從上圖可以看出，光譜曲線從420nm開始高透，在680nm透過開始降低，中間560nm處透過最低，98%，符合420-680nmT（透過）>98%的要求，所以是合格的；

二、分光片

 分光片，就是把一束光分為兩束，一束光穿過鏡片，一束光反射，多數情況入射角度都是45度，同時要滿足T（透過）+R（反射）=1，即不能有吸收；

波長范圍：最常見的是400-700nm可見光波段，也有532±50nm波段和單點（比如說850nm）

指標要求：在要求的波段內T（透過）：R(反射)=X:Y(X+Y=100)，常見的有90:10、80:20、70:30、50：50、40:60等等

測試角度：最常見的是45度，極少部分情況是0度

外觀顏色：多數無顏色要求，部分要求45度透光看呈現某種顏色（比如淡紅色）

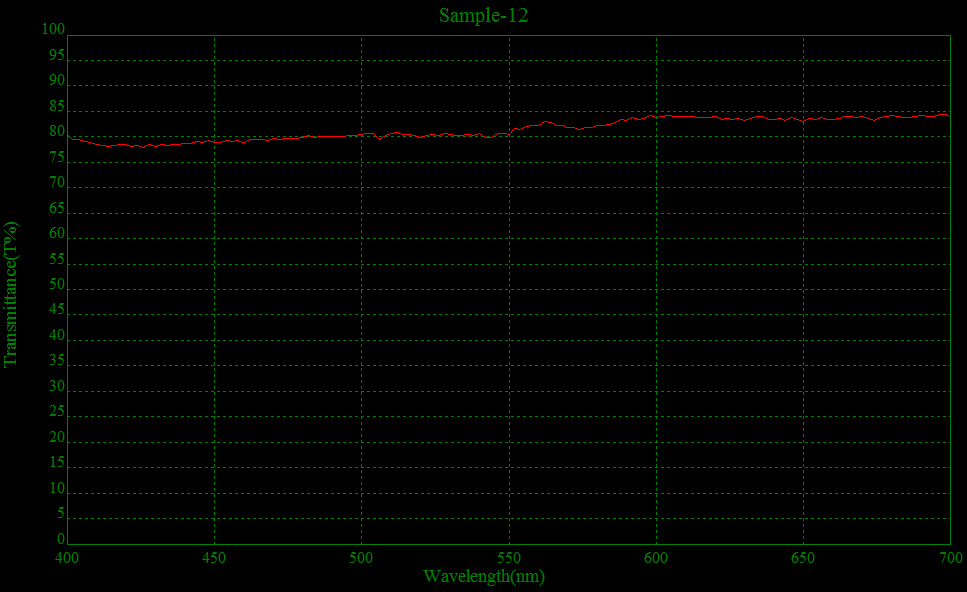

以420-680nm80:20分光膜透過的測試曲線為例，進行講解：

  分光的光譜測試曲線理論上應該是一條直線！420-680nm80:20的分光片，那透過率就應該是80%，即420-680nm波段內透過率曲線都應該與縱坐標80%的線重合但實際鍍出來的曲線不可能是一條平整的曲線，會有上下波動，所以分光片都會有一個正負誤差值，一般是±5，即透過高5個百分點或者低了5個百分點都可以。以420-680nm 80：20分光為例，±5的意思就是420-680nm內透過在75-85%都是合格的。從上圖可以看出，400-500nm波段透過低于80%，但高于75%，500-700nm透過高于80%，但低于85%，滿足75-85%透過的要求，所以是合格的；

三、長波通濾光片（LP）

 長波通，顧名思義，就是長波透過，短波截止，用英文LP表示。

波長范圍：最常見的是400-1100nm波段，也有200-1100nm波段；

指標要求：400-XnmT<1%，Ynm-1100nmT>90%,ZnmT=50%,X、Y、Z三個數值必須滿足Y>Z>X,同時Z被稱為中心波長，Y-X的差被稱為陡度

測試角度：0度！除了二向色鏡是45度，其余都是0度。

外觀顏色：基本無顏色要求，只要求每一批產品顏色一致即可

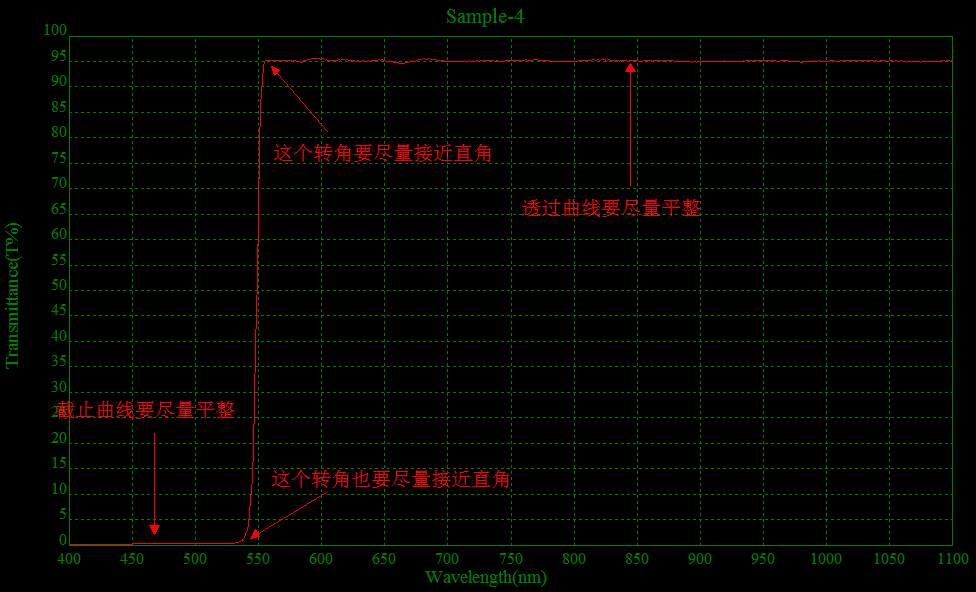

以LP550透過的測試曲線為例，進行講解：

首先，應先看400-1100nm整個波段的曲線情況，看截止波段是否有冒泡，透過是否有掉坑或者變形；

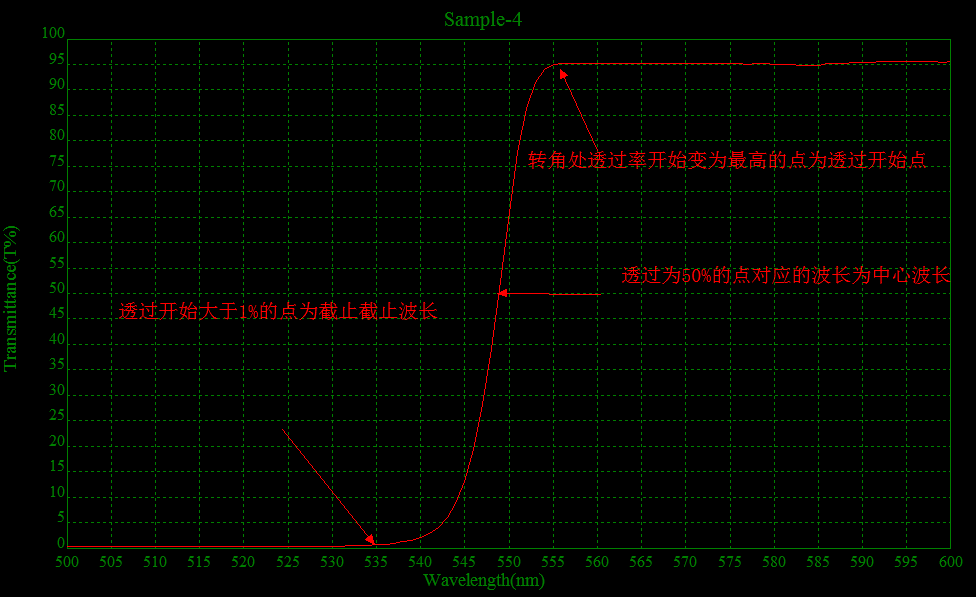

然后，把曲線放大，看截止結束的波長是多少，中心波長是多少，透過從什么地方開始，陡度是多少？

從上圖可以看出，截止結束的波長是535nm，中心波長是549，透過開始的波長是555nm，那陡度就是555-535=20nm。

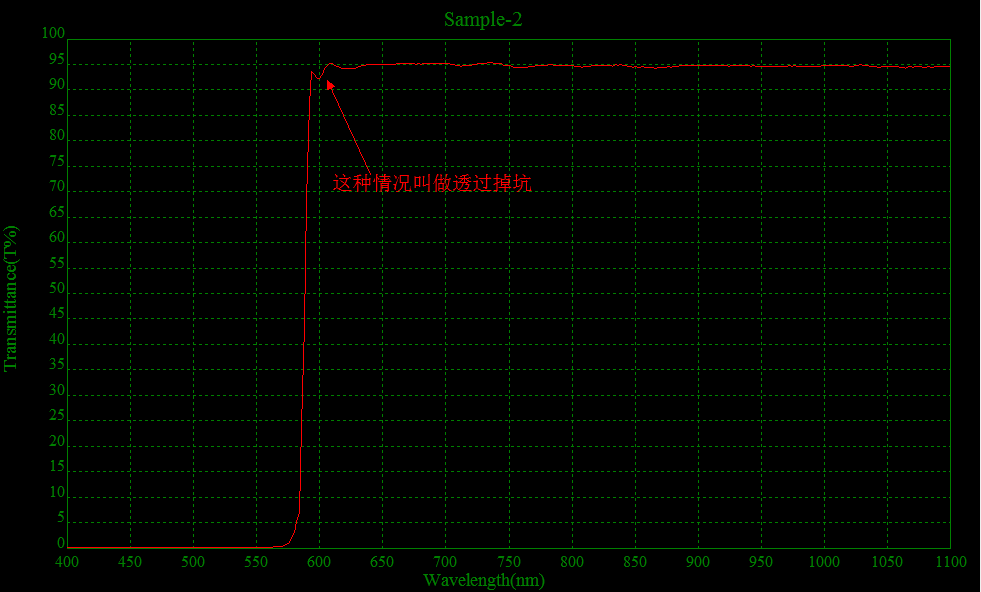

上圖轉角處透過掉下來的情況叫做透過掉坑；

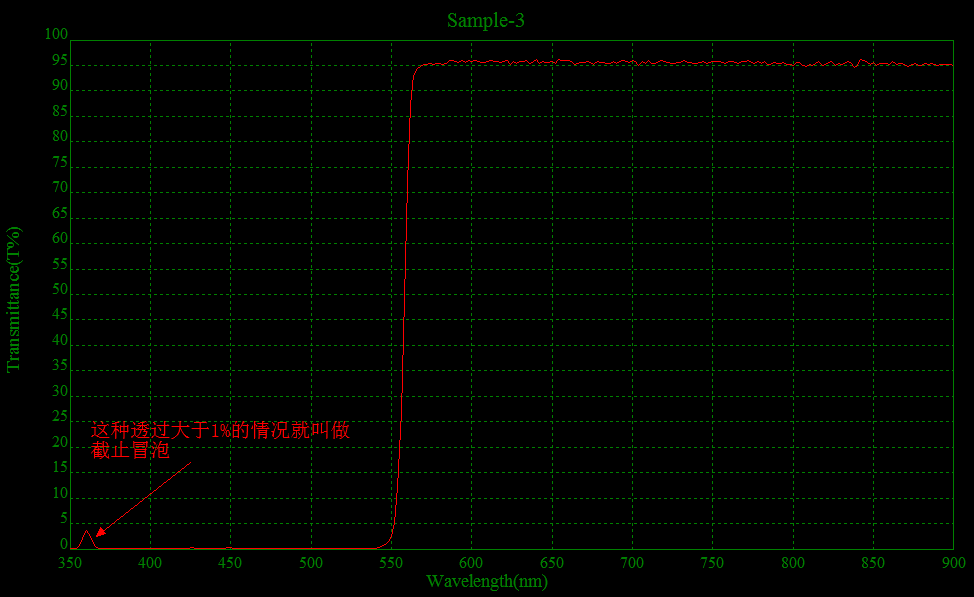

上圖透過大于1%的情況叫做截止冒泡；

四、短波通濾光片（SP）

短波通，顧名思義，就是短波要透過，長波要截止，少數紫外也要截止。紫外不要求截止的短波通用英文SP或IR表示，紫外要求截止的用UVIR表示。

波長范圍：最常見的是400-1100nm波段，也有200-1200nm波段

指標要求：400-XnmT>90%，Ynm-1100nmT<1%,ZnmT=50%,X、Y、Z三個數值必須滿足Y>Z>X,同時Z被稱為中心波長，X-Y的差被稱為陡度

測試角度：0度！除了二向色鏡是45度，其余都是0度。

外觀顏色：基本無顏色要求；

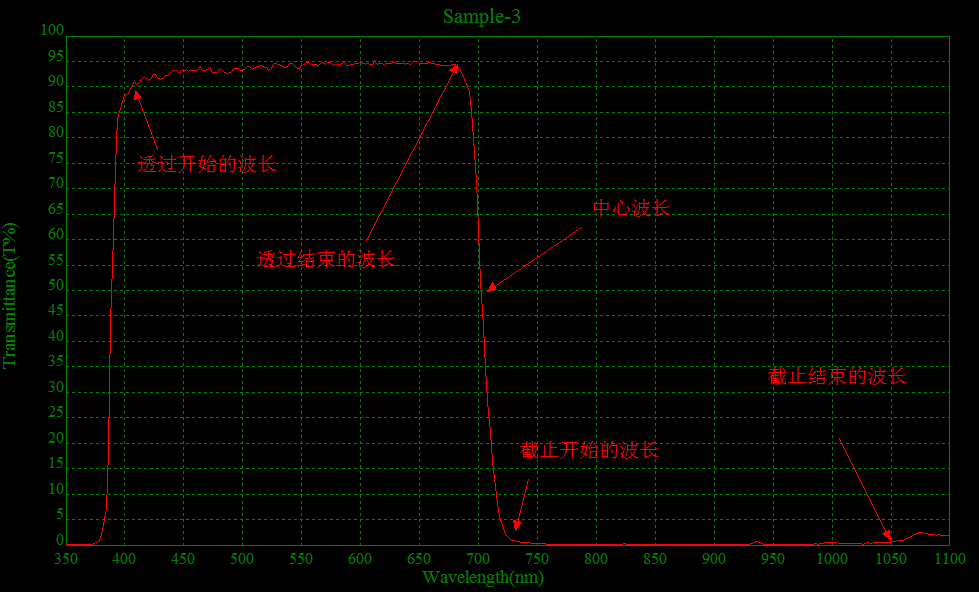

因為膜料有吸收的原因，所以從450-400nm,透過越來越低，在400nm處透過在88以上即可。IR類產品對陡度要求不高，只要透過、截止和中心波長達到要求即可。像上圖透過無掉坑，中心波長滿足700±5nm的要求，截止也無冒泡，所以是合格的；

五、反射鏡（HR）

反射鏡就是能起到反射作用的鏡片，用英文HR表示。

波長范圍：最常見的是400-700nm波段，也有400-1100nm波段，或者是單點（比如355nm）

指標要求：X-YnmR>98%

測試角度：45度,也會有其他角度，比如說0-60度，0-60度的，0度測一次，60度測一次即可根據T(透過)+R（反射）+A（吸收）=100%的理論，所以反射鏡必須要測反射才能知道反射是多少，不能簡單地認為透過小于0.5%，那反射肯定大于98%；

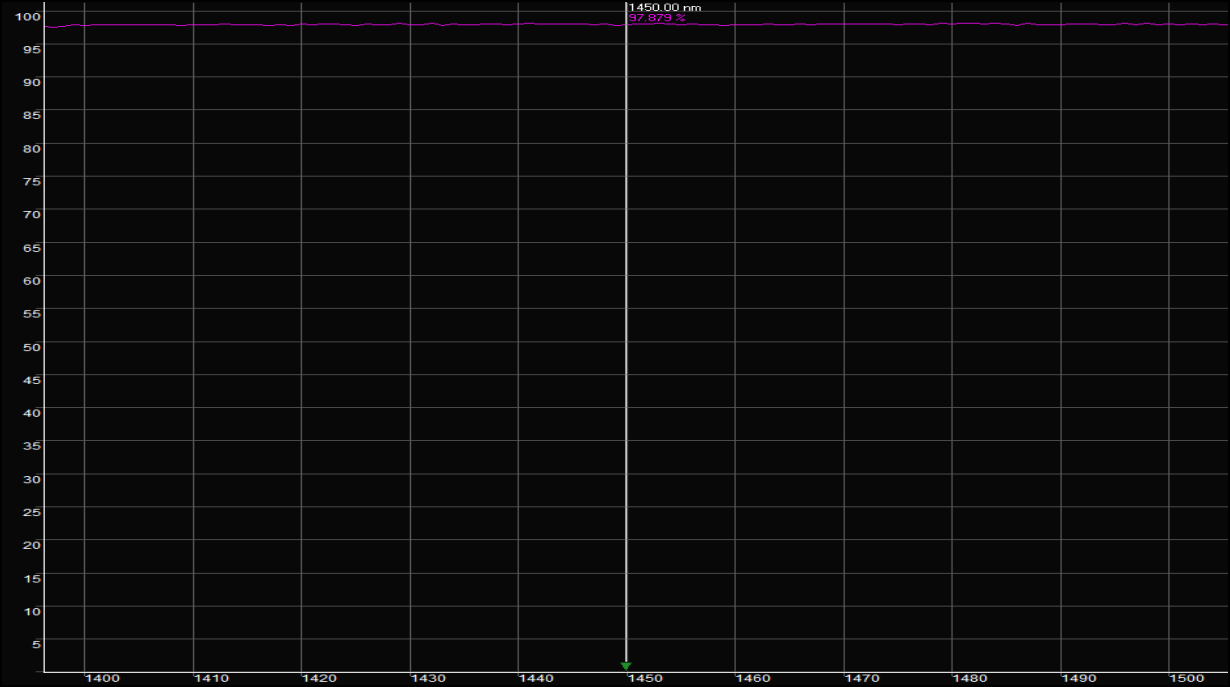

這是1450反射鏡的反射測試曲線，1450nm處的反射值為97.879%，非常接近98%,可以是合格的；

六、窄帶濾光片

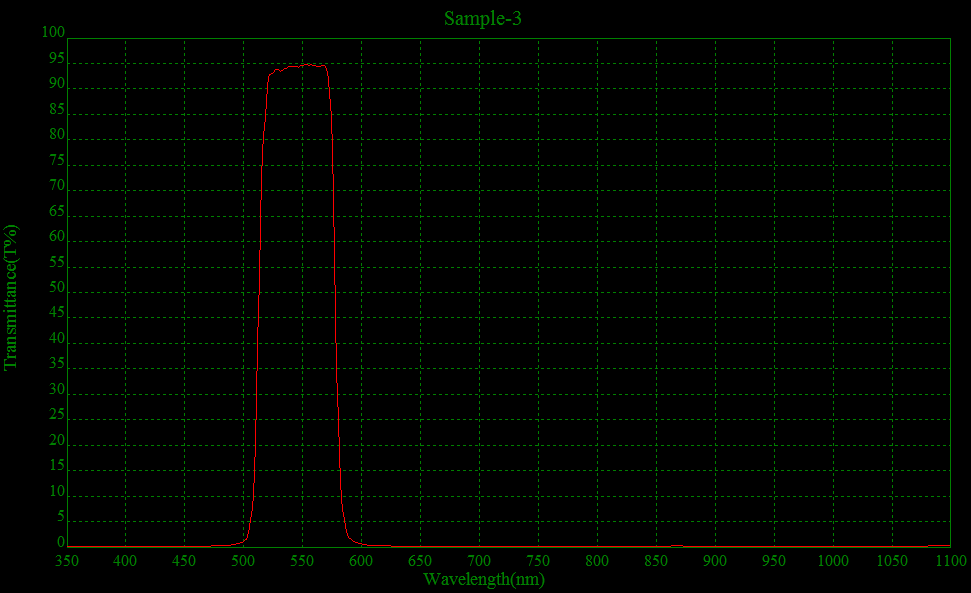

窄帶，就是只允許某一段波長的光透過、其余波長的光截止的濾光片。、

波長范圍：最常見的是400-1100nm波段，也有350-1100nm波段，或者是400-700nm波段

指標要求：400-Xnm&Ynm-1100nmT<1%,Anm&BnmT=50%,C-DnmT>90%，X、A、C、B、D、Y五個數值必須滿足Y>D>B>A>C>X,同時D加上C的和再除以2的值被稱為中心波長，B-A的差被稱為帶寬。

測試角度：0度！極少數會要求0-15度。

七、負性濾光片

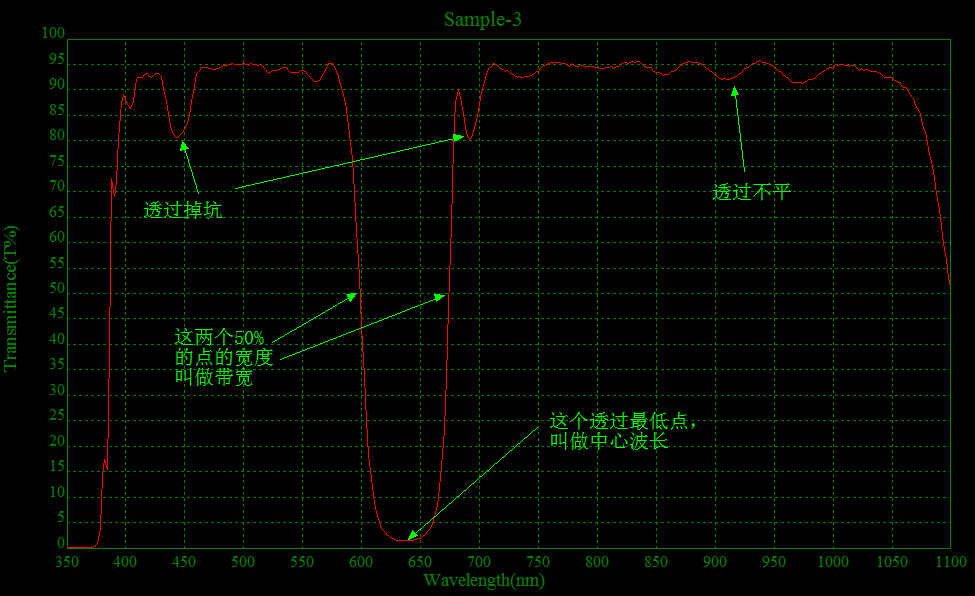

負性，光譜曲線和窄帶剛好是相反的！窄帶是指某一段波長的光透過，其余波長的光截止。負性是指某一波段的光截止，其余波長的光透過的濾光片。

波長范圍：最常見的是400-1100nm波段，也有350-1100nm波段，或者是400-700nm波段

指標要求：400-Xnm&Ynm-1100nmT>90%,Anm&BnmT=50%,C-DnmT<1%，X、A、C、B、D、Y五個數值必須滿足Y>D>B>A>C>X,同時D加上C的和再除以2的值被稱為中心波長，B-A的差被稱為帶寬。

測試角度：0度或者45度

八、衰減片

衰減，就是把鏡片透過率降低。如果反光低，則成為ND鏡。

波長范圍：最常見的是400-700nm波段，也有400-1100nm波段

指標要求：X-YnmT=N%，通常會有正負誤差值，部分產品還要求反射值和色溫

測試角度：0度！基本不會有其他角度

外觀顏色：多數無顏色要求，部分要求0-30度觀察要求反某種顏色；
